Летняя жара бьет рекорды. Счета за электричество растут вместе с температурой. А вы все еще думаете, что кондиционер — это единственный выход? Есть способ гораздо интереснее и экономнее. Адиабатическое охлаждение воздуха работает по принципу, который использовала сама природа миллионы лет. Кстати, если вы ищете эффективное решение для промышленных объектов, стоит купить драйкулер с адиабатической системой — такое оборудование окупается за пару сезонов благодаря минимальным затратам на эксплуатацию.
Знаете, что происходит, когда вы выходите из душа? Кожа становится прохладной. Вода испаряется и забирает тепло с поверхности вашего тела. Вот на этом же принципе работает адиабатическое охлаждение. Только в промышленных масштабах.
Как работает адиабатическое охлаждение
Представьте: горячий воздух проходит через облако мельчайших капелек воды. Эти капельки размером всего 5-50 микрометров моментально испаряются. На испарение нужна энергия. Откуда она берется? Из самого воздуха. Температура падает на 6-10 градусов. А влажность при этом поднимается до комфортных 60-80%.

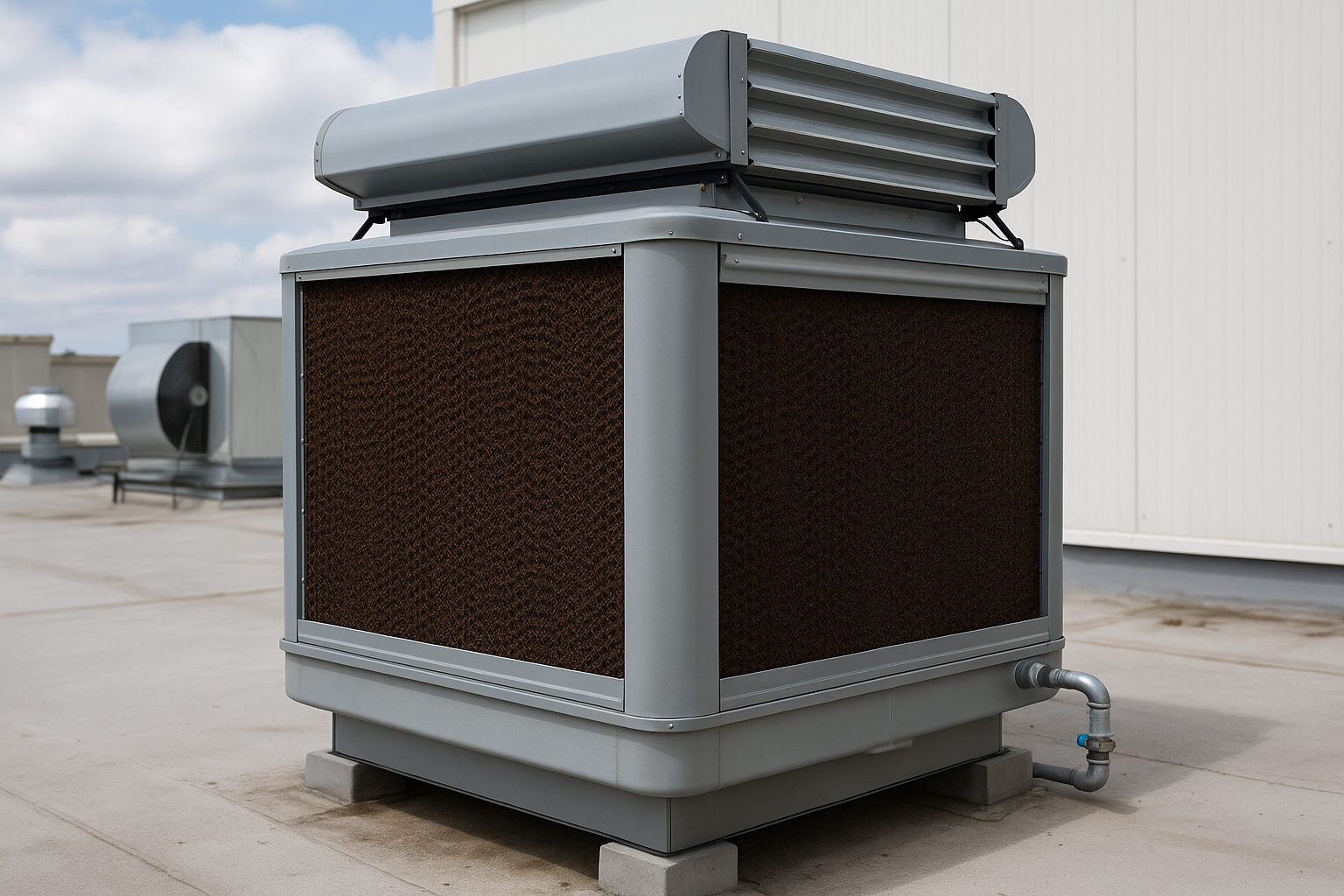

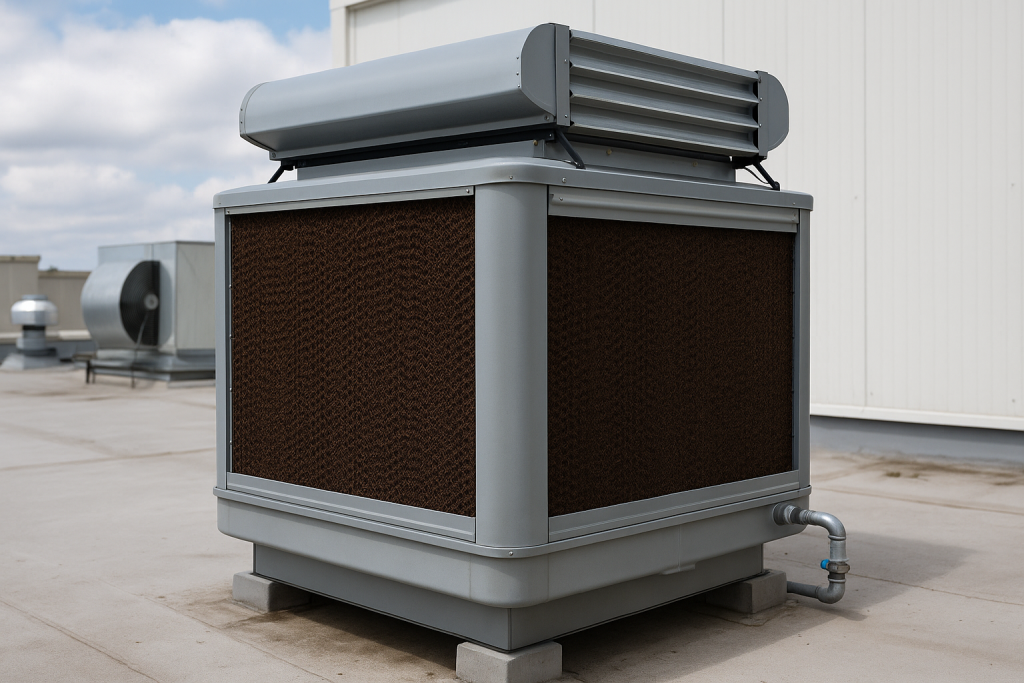

Адиабатический охладитель воздуха распыляет воду через специальные форсунки. Давление в системе — минимум 2,5 бар. Это создает тот самый туман из микрокапель. Воздух проходит сквозь этот туман и охлаждается естественным путем.
На практике это выглядит так: в июльский день температура на улице 32 градуса, влажность 50%. После прохождения через адиабатическую систему воздух охлаждается до 26 градусов, а влажность поднимается до 80%. Комфортно и без огромных счетов за электричество.
Принцип работы адиабатической системы
Термин «адиабатический» означает процесс без теплообмена с внешней средой. Звучит сложно? На самом деле все просто. Энергия не приходит извне. Система использует только то тепло, которое уже есть в воздухе.
Вода имеет высокую скрытую теплоту парообразования — 584,8 ккал на килограмм. Когда испаряется один литр воды, из воздуха забирается 680 ватт тепловой энергии. А тратит адиабатическая система на распыление этого литра всего 4 ватта. Соотношение 170 к 1. Вот где настоящая экономия.
Древние римляне уже применяли этот принцип. Под открытыми окнами домов располагались бассейны с фонтанами. Воздух проходил над водой, охлаждался и поступал в помещения. Технология проверена веками, только современная адиабатическая система делает это гораздо эффективнее.
Два способа адиабатического охлаждения воздуха
Существует прямое и косвенное охлаждение. Разница между ними принципиальная.
- Прямое адиабатическое охлаждение распыляет воду прямо в приточный воздух. Охлажденный влажный воздух идет сразу в помещение. Этот метод подходит для производственных цехов, складов, больших торговых залов. Температура снижается быстро, влажность растет.
- Косвенное охлаждение работает через теплообменник. Вода распыляется на стороне вытяжки. Охлажденный воздух отдает холод через теплообменник приточному потоку. В помещение поступает прохладный воздух без избыточной влаги. Такой способ выбирают для дата-центров и помещений с чувствительной электроникой.
Где применяется адиабатическое охлаждение
Адиабатический охладитель воздуха нашел применение в самых разных областях. Вот реальные примеры:
- Дата-центры и серверные. Тут оборудование выделяет огромное количество тепла. Обычные кондиционеры съедают половину всей потребляемой энергии. Адиабатическая система снижает нагрузку на основное охлаждение на 30%. Показатель энергоэффективности PUE улучшается с 2,0 до 1,3-1,4.
- Промышленные объекты. Производственные цеха, литейные, механические мастерские. Летом там невозможно работать. Температура под 40 градусов. Адиабатическое охлаждение воздуха снижает ее до приемлемых 28-30 градусов. Производительность персонала растет на 15-20%.
- Холодильное оборудование. Драйкулеры и конденсаторы работают лучше при низкой температуре входящего воздуха. Адиабатическая система охлаждает воздух перед входом в теплообменник. Производительность установки растет, энергопотребление падает.
- Газотурбинные установки. При температуре воздуха выше 25 градусов мощность турбины падает. Каждый градус — это потери. Адиабатическое охлаждение воздуха на входе в компрессор турбины поднимает КПД и электрическую мощность.
Преимущества и особенности адиабатической системы
Почему эта технология становится все популярнее? Вот несколько причин:
Энергопотребление минимально. Тратится электричество только на насос и вентилятор. Нет компрессоров, нет фреона, нет сложной холодильной машины. Экономия энергии достигает 70-80% по сравнению с обычным кондиционированием.
Экологичность. Рабочее тело — обычная вода. Никаких химических хладагентов, которые вредят озоновому слою. Никаких выбросов в атмосферу.
Простота конструкции. Адиабатический охладитель воздуха состоит из насоса, форсунок, фильтров и системы контроля. Движущихся частей минимум. Ломаться нечему. Обслуживание простое — менять фильтры и проверять форсунки.
Быстрая окупаемость. Установка адиабатической системы на промышленном объекте окупается за 1-2 летних сезона. Дальше — чистая экономия.
Возможность работы круглый год. Зимой система не нужна — охлаждение идет наружным воздухом. Летом включается адиабатическое охлаждение. Весной и осенью работает в зависимости от температуры.
Требования к воде для адиабатической системы
Не любая вода подходит для адиабатического охлаждения. Есть конкретные требования:
| Параметр | Требование | Почему важно |
| Жесткость | Максимум 8-12 °F | Жесткая вода забивает форсунки накипью |
| pH | Меньше 7 | Предотвращает коррозию теплообменников |
| Содержание CaCO3 | Максимум 80-120 ppm | Снижает образование отложений |
| Давление | Минимум 2,5 бар | Обеспечивает мелкое распыление |
В Украине вода часто жесткая. Особенно в центральных и восточных областях. Перед установкой адиабатической системы нужен анализ воды. Возможно, потребуется умягчитель или фильтр обратного осмоса.
Когда адиабатическое охлаждение наиболее эффективно
Эффект зависит от климата. Чем суше и жарче воздух, тем лучше работает система. В южных областях Украины — Одесской, Николаевской, Херсонской — эффективность максимальная.
А вот во влажном климате у моря результат скромнее. Когда влажность исходного воздуха уже высокая, испарение идет медленнее. Температура снижается всего на 2-4 градуса вместо 8-10.
Летом 2024 года в Киеве была рекордная жара. Температура доходила до 38 градусов при влажности 30-40%. Адиабатическая система в таких условиях работает идеально. Снижение температуры на 10-12 градусов — обычное дело.

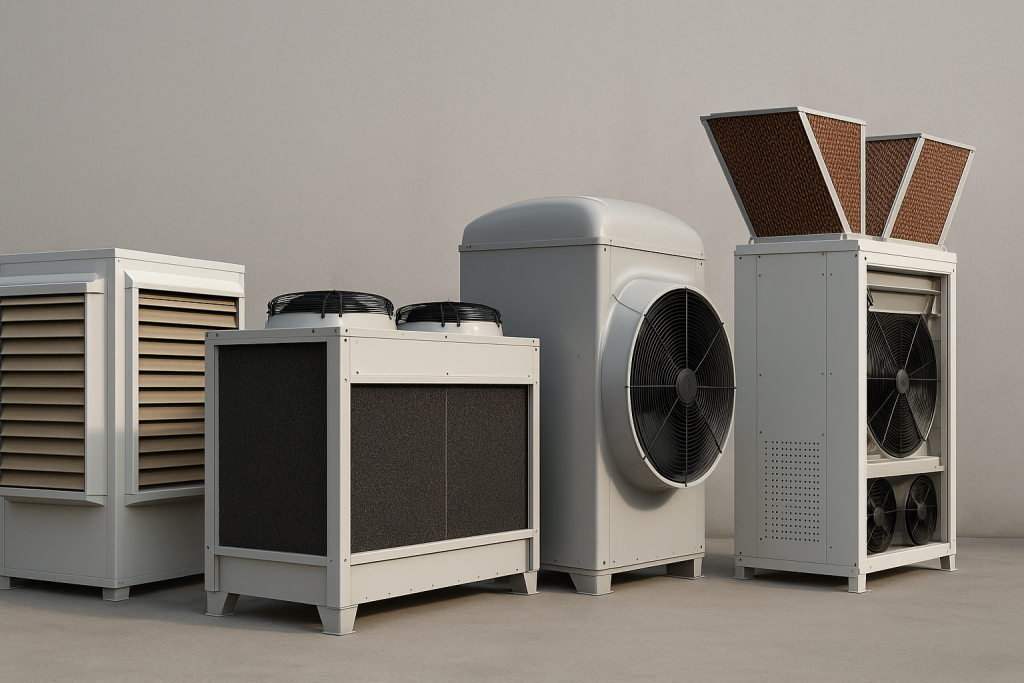

Виды адиабатических охладителей воздуха
На рынке представлено несколько типов оборудования:
- Форсуночные системы — самые распространенные. Вода под давлением проходит через форсунки и превращается в туман. Форсунки располагаются перед теплообменником или прямо в воздушном потоке. Такие адиабатические системы ставят на драйкулеры, градирни, приточные установки.
- Панельные системы представляют собой специальные кассеты с ячеистым материалом. Материал постоянно увлажняется. Воздух проходит через мокрые панели и охлаждается. Менее эффективно, чем форсунки, но проще в обслуживании.
- Ультразвуковые увлажнители создают холодный туман с помощью ультразвука. Капли получаются очень мелкими — 1-5 микрометров. Испарение идет быстрее. Но такие установки дороже и требовательнее к качеству воды.
Расчет эффективности адиабатического охлаждения воздуха
Как понять, сколько градусов снимет система? Есть простая формула. Воздух охлаждается до температуры мокрого термометра. Это температура, до которой можно охладить воздух при 100% влажности.
Например, температура наружного воздуха 32°C, влажность 40%. Смотрим по психрометрической таблице — температура мокрого термометра 23°C. Значит, адиабатическое охлаждение может снизить температуру максимум до 23 градусов. На практике получается 24-25°C — испарение не всегда стопроцентное.
Каждый литр испарившейся воды отбирает из воздуха 680 ватт тепла. Для охлаждения 1000 кубометров воздуха в час на 8 градусов нужно испарить примерно 8 литров воды. Насос при этом потребляет всего 30-40 ватт.
Обслуживание адиабатической системы
Адиабатический охладитель воздуха не требует сложного обслуживания. Вот что нужно делать регулярно:
Раз в месяц проверять форсунки. Если появился налет — прочистить или заменить. Забитые форсунки дают крупные капли вместо тумана. Эффективность падает.
Каждую неделю менять или промывать фильтры грубой очистки. Они защищают форсунки от грязи и примесей.
Перед началом сезона проверить насос и систему подачи воды. Убедиться, что давление соответствует требованиям — не меньше 2,5 бар.
Раз в полгода делать анализ воды. Проверять жесткость и pH. При необходимости корректировать систему водоподготовки.
Осенью после окончания сезона слить воду из системы. Продуть форсунки сжатым воздухом. Это защитит от замерзания и коррозии.
Сколько стоит адиабатическое охлаждение
Цены на адиабатические системы в Украине зависят от производительности. Небольшая установка для офиса на 100 квадратных метров обойдется в 30-50 тысяч гривен. Промышленная система для цеха площадью 1000 квадратов стоит 200-400 тысяч гривен.
Но главное — эксплуатационные расходы. Обычный кондиционер на офис потребляет 3-5 киловатт в час. За месяц набегает 2000-3000 гривен только за электричество. Адиабатическая система тратит 0,3-0,5 киловатта плюс вода. Счет за месяц — 300-500 гривен. Разница в 5-6 раз.
Для промышленных объектов экономия еще заметнее. Холодильная машина мощностью 100 киловатт потребляет около 30 киловатт электроэнергии. Адиабатическое охлаждение воздуха на входе снижает эту цифру до 20-22 киловатт. Экономия 8-10 киловатт каждый час работы.
Комбинированные системы охлаждения
Самый эффективный подход — совмещать разные технологии. Адиабатическую систему ставят как первую ступень охлаждения. Она снимает основную тепловую нагрузку. А традиционный кондиционер работает уже с предохлажденным воздухом.
Такая схема дает максимальную экономию. Летом в жару работают обе системы. Весной и осенью хватает только адиабатического охлаждения. Зимой все выключено — охлаждение естественное.
На производстве это особенно актуально. Технологические процессы требуют стабильной температуры круглый год. Адиабатический охладитель воздуха берет на себя 70-80% нагрузки в теплое время. Основная холодильная машина работает в щадящем режиме. Срок службы оборудования увеличивается.
Адиабатическое охлаждение в дата-центрах
Серверные комнаты и дата-центры — идеальное место для применения этой технологии. Тут круглосуточно работают сотни серверов. Каждый выделяет тепло. Температура растет. Без охлаждения оборудование выходит из строя за считанные минуты.
Классическая схема — мощные кондиционеры работают постоянно. Энергопотребление огромное. Показатель PUE (соотношение общего энергопотребления к потреблению серверов) составляет 1,8-2,0. Это значит, что на охлаждение и инфраструктуру уходит столько же энергии, сколько потребляют сами серверы.
Адиабатическая система в комбинации со свободным охлаждением снижает PUE до 1,2-1,3. Экономия колоссальная. Дата-центр средних размеров экономит 300-500 тысяч гривен в год только на электричестве.
Мифы и реальность
Вокруг адиабатического охлаждения существует несколько заблуждений. Давайте разберемся.
Миф первый: «Адиабатическое охлаждение работает только в пустыне». Неправда. Система эффективна при влажности воздуха до 70%. В Украине средняя влажность летом 50-60%. Это отличные условия.
Миф второй: «В помещении будет сыро и душно». Косвенное охлаждение вообще не повышает влажность в помещении. Прямое охлаждение дает влажность 60-70% — это комфортный уровень, не душный.
Миф третий: «Система постоянно ломается». На самом деле ломаться там нечему. Нет компрессоров, нет сложной автоматики. Форсунки забиваются только при плохой воде. Решение — нормальная водоподготовка.
Миф четвертый: «Адиабатическое охлаждение дорого в установке». Цена установки сравнима с обычной системой кондиционирования. А окупается быстрее за счет низких эксплуатационных расходов.
Будущее технологии
Адиабатическое охлаждение воздуха становится все популярнее. Причины просты: рост цен на энергоносители, экологические требования, изменение климата.
Европейские страны массово внедряют эту технологию. В Германии и Нидерландах адиабатические системы ставят на 40% новых промышленных объектов. Скандинавские дата-центры полностью перешли на комбинированное охлаждение с адиабатической ступенью.
Украина пока отстает. Но ситуация меняется. Крупные производства начинают модернизацию систем охлаждения. Причина — счета за электричество. Когда разница в оплате достигает сотен тысяч гривен в год, выбор очевиден.
Технология развивается. Появляются более эффективные форсунки. Улучшаются системы контроля и автоматики. Снижается цена оборудования. Через 5-10 лет адиабатическая система станет стандартом для любого промышленного объекта и большого офисного здания.
