Если вы хоть раз имели дело с монтажом трубопроводов из нержавейки, то наверняка сталкивались с такой деталью, как тройник нержавеющий приварной. Это вроде бы простое изделие, но от его качества и правильного подбора иногда зависит не только герметичность всей системы, но и её срок службы. В моей практике, а это уже больше двадцати лет работы с нержавеющим металлопрокатом и пищевым оборудованием, тройники встречались в самых разных проектах — от молочных заводов до пивоварен и химических производств. И каждый раз я убеждался: мелочей в трубопроводной арматуре не бывает.
В этой статье расскажу, что это за деталь, в чём её особенности, как выбрать правильный вариант под конкретные условия и какие нюансы важно учитывать при монтаже. Обещаю — будет без сухой теории и шаблонных фраз, только живой опыт и полезные наблюдения.
Что такое тройник нержавеющий приварной

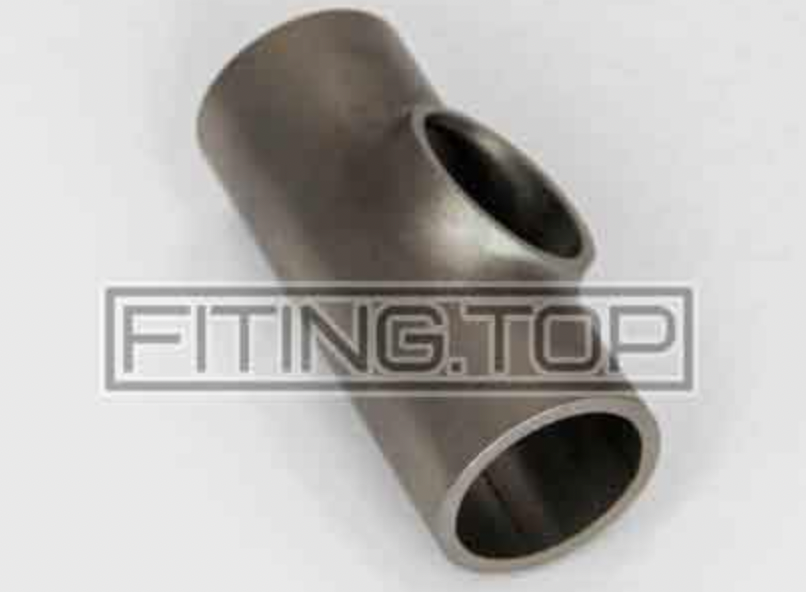

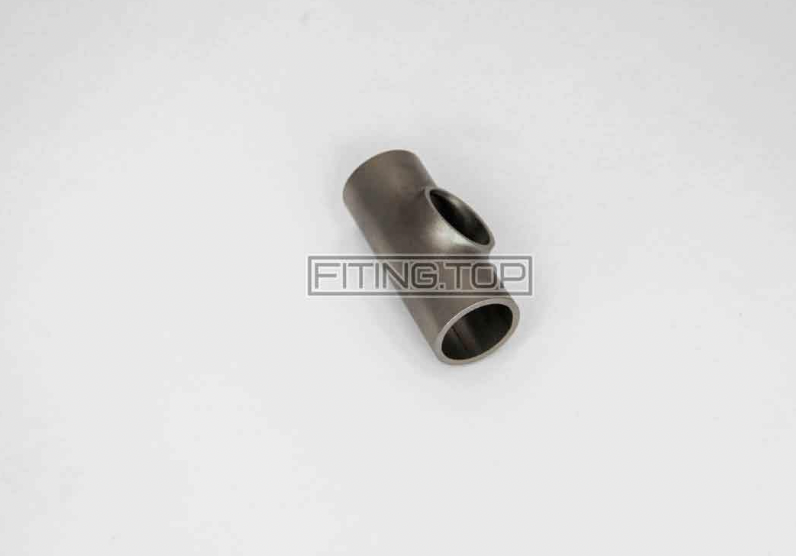

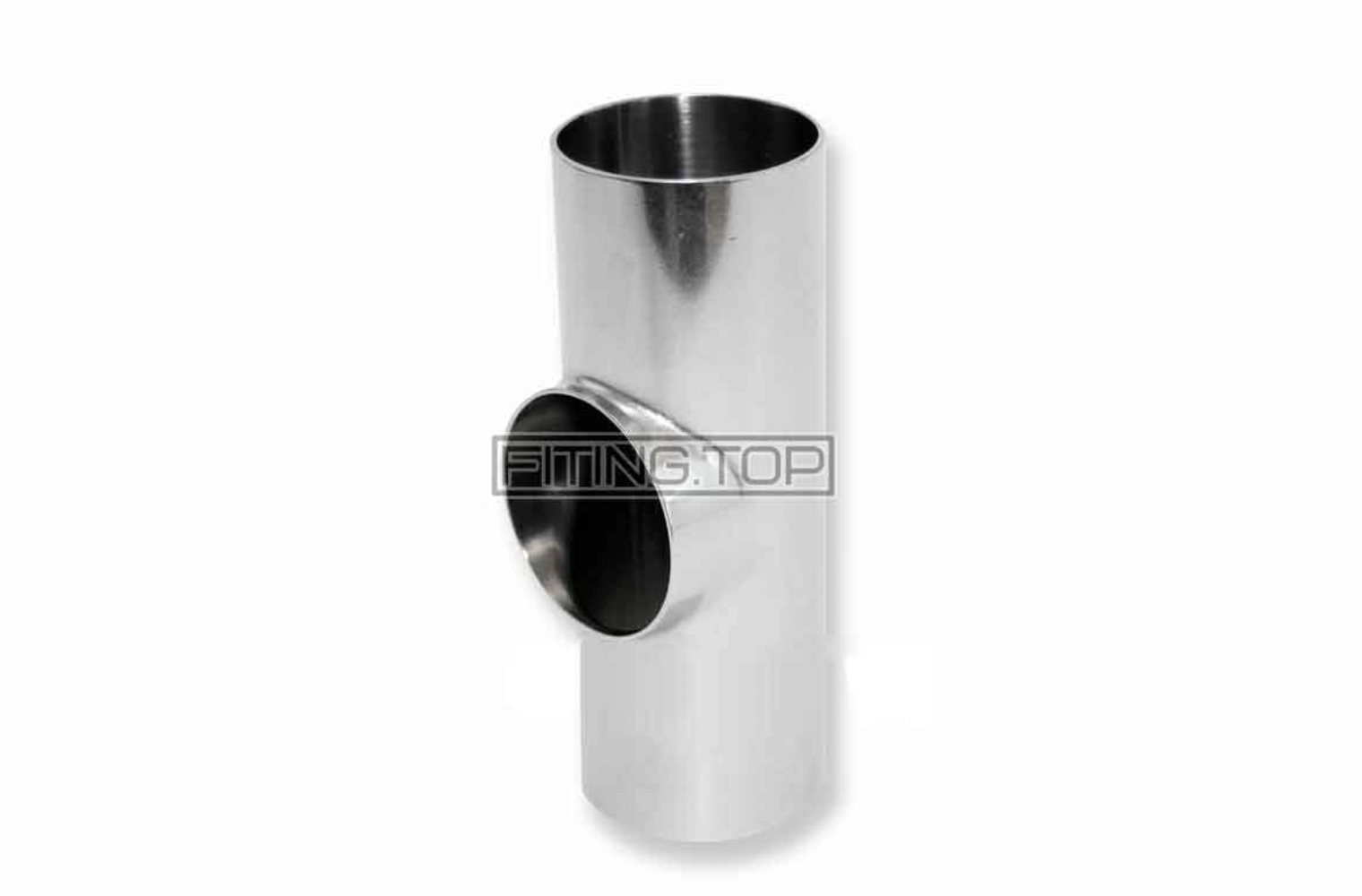

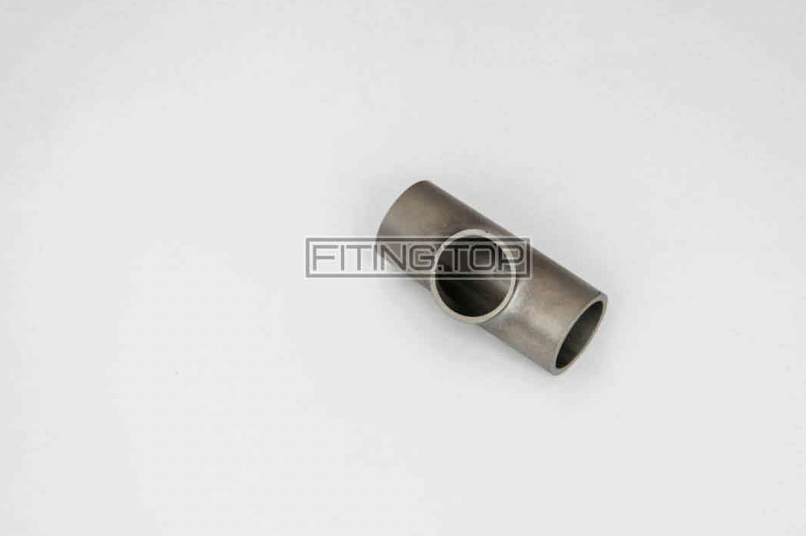

Приварной тройник — это фитинг, который соединяет три участка трубы под определённым углом (обычно 90°) и обеспечивает разветвление потока. Изготавливается он из нержавеющей стали, чаще всего марок AISI 304 или AISI 316.
Разница между ними принципиальная: 304-я отлично подходит для большинства пищевых и промышленных сред, а 316-я, благодаря добавлению молибдена, гораздо устойчивее к хлорсодержащим средам и морской воде. В пивоваренном оборудовании чаще всего встречается 304-я, в химической промышленности — 316-я.
Конструкция простая: три патрубка, два из которых находятся на одной оси, третий — перпендикулярно им. Но в этой простоте кроется много тонкостей. Например, толщина стенки должна соответствовать давлению в системе, а внутренняя поверхность — быть идеально гладкой, чтобы избежать застойных зон и накопления налёта.
Где применяются приварные тройники из нержавейки
Чаще всего я встречал их в таких сферах:
- Пищевое производство — молочная, пивоваренная, масложировая промышленность.
- Химическая и фармацевтическая отрасль — там, где важна коррозионная стойкость и стерильность.
- Водоподготовка — особенно на станциях, где требуется контакт трубопроводов с агрессивными реагентами.
- Энергетика — в системах подачи пара и конденсата.
Например, на одном пивзаводе мы монтировали линию CIP-мойки, где тройники использовались для разветвления труб с растворами моющих средств. Здесь требования были особые: сварка должна быть полностью герметичной, без пор и наплывов, так как малейшее нарушение качества шва могло привести к попаданию бактерий и срыву всего производственного цикла.
Особенности приварного соединения
Почему именно приварной, а не резьбовой или под кламп?
Всё просто: приварка обеспечивает максимальную герметичность и прочность соединения. Резьба — это всегда потенциальная зона утечек, а кламп — отличный вариант для разборных соединений, но он не рассчитан на высокое давление и частые вибрации. Приварной тройник — это, по сути, монолитная часть трубопровода.
При этом стоит помнить: монтаж приварных тройников требует квалифицированного сварщика. Особенно если речь идёт о пищевой промышленности, где применяется орбитальная сварка с защитой внутренней поверхности аргоном. Вручную тоже можно, но тогда придётся очень постараться, чтобы шов был идеальным.
Материалы и стандарты
Как уже сказал выше, наиболее распространены AISI 304 и AISI 316.
Иногда встречается AISI 321 — это вариант с добавлением титана, который лучше держит высокие температуры (до +850 °C) и часто применяется в теплоэнергетике.
По стандартам, тройники могут изготавливаться по DIN, ISO, GOST. На практике это важно при стыковке с уже существующим трубопроводом — несоответствие размеров даже на пару миллиметров может обернуться серьёзными проблемами при монтаже.
Производственные ситуации и личные наблюдения
Помню, как на одном молочном заводе мы меняли старую линию на новую из нержавейки. Монтаж шёл в стеснённых условиях — старый цех, узкие проходы. Один из тройников пришлось вваривать буквально «на весу». В таких случаях всегда проверяешь шов не только визуально, но и капиллярным методом — чтобы исключить микротрещины. Этот случай запомнился тем, что из-за небольшой ошибки в замерах тройник пришлось переделывать, а это потеря времени и денег. С тех пор я всегда проверяю чертежи дважды.
А вот в пивоварне в Хмельницком мы ставили тройники для подачи охладителя в ЦКТ. Там стояла 316-я сталь, потому что в контуре циркулировал раствор гликоля с ингибиторами коррозии. Швы делали орбитальной сваркой, и до сих пор, спустя 5 лет, система работает без нареканий.
Преимущества и недостатки приварных тройников из нержавейки
Преимущества:
- Высокая прочность и герметичность.
- Долговечность — при правильном монтаже служат десятилетиями.
- Устойчивость к коррозии и агрессивным средам.
- Гладкая внутренняя поверхность — минимум гидравлических потерь.
Недостатки:
- Необходимость квалифицированной сварки.
- Монтаж требует больше времени, чем установка разъёмных соединений.
- В случае ремонта тройник приходится вырезать.
На что обратить внимание при выборе
Лично я всегда смотрю на три вещи:
- Марка стали — чтобы соответствовала среде эксплуатации.
- Толщина стенки — зависит от давления в системе.
- Качество обработки — особенно внутренней поверхности и кромок.
Хороший тройник должен быть без заусенцев, с ровной геометрией и чёткими размерами. И, конечно, не лишним будет запросить сертификат соответствия.
Заключение
Тройник нержавеющий приварной — это не просто соединительная деталь, а ключевой элемент трубопроводной системы, от которого во многом зависит её надёжность. Мой опыт показывает: экономия на таких фитингах и халатность при их установке оборачиваются куда большими затратами в будущем. Поэтому стоит выбирать качественные изделия, работать с проверенными сварщиками и не пренебрегать контролем швов.
Если подходить к делу с умом, тройник из нержавейки прослужит вам десятки лет, не потребовав ни замены, ни ремонта.
